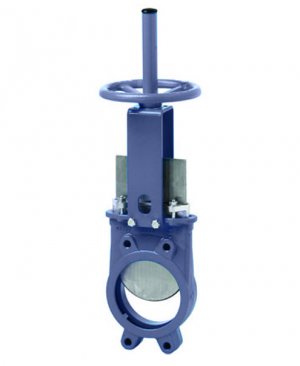

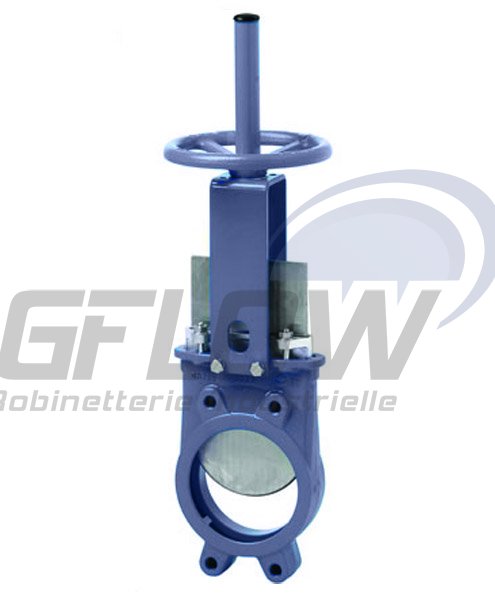

Vanne à Guillotine à Volant

• Caractéristiques : Volant, Vanne à guillotine à volant
• Matière : Fonte, Inox
• Diamètres : DN50 au DN1200
• Raccordements : Brides DIN
• Autres appellations : Vanne à pelle, Vanne à couteau, Handwheel knife gate valve

Vanne à Guillotine à Volant : Sectionnement Haute Performance pour Fluides Chargés

La vanne à guillotine à volant Gflow (également appelée knife gate valve, vanne à pelle ou vanne à couteau) est un appareil de robinetterie industrielle spécialement conçu pour assurer le sectionnement et l'isolement de vos lignes de tuyauterie. Grâce à sa pelle tranchante en inox, elle est particulièrement recommandée sur les réseaux véhiculant des fluides visqueux, des boues, des pâtes ou des matières hautement abrasives.

Conception Mécanique et Pouvoir de Pénétration

La conception technique de cette vanne à couteau est spécifiquement étudiée pour traverser les milieux les plus denses :

• Effet tranchant : La pelle de notre vanne dispose d'un chanfrein d'extrémité usiné qui lui confère un véritable pouvoir de coupe à travers les matières solides ou filandreuses en suspension.
• Glissement optimal : Le polissage méticuleux des faces de la pelle réduit les frictions et facilite grandement sa pénétration dans le fluide ou le produit solide.
• Cinématique externe : En position d’ouverture ou de fermeture, la pelle coulisse à l'intérieur d'un corps étroit et ressort du chapeau pour un contrôle visuel immédiat de sa position.
• Étanchéité irréprochable : En fin de course de fermeture, la partie inférieure de la pelle est fermement plaquée contre le joint d'étanchéité, garantissant une étanchéité parfaite au passage du fluide.

Avantages Majeurs, Matériaux et Limites d'Utilisation

La vanne à guillotine Gflow offre d'excellentes performances mécaniques et d'intégration :

• Zéro perte de charge : En position d’ouverture complète, la vanne garantit un passage intégral et libre, sans restriction de débit ni zone de rétention.
• Légèreté et compacité : Son encombrement face-à-face extrêmement réduit et son faible poids simplifient grandement son installation, même sur des structures légères.
• Sélection des matériaux : Le corps est disponible en fonte ou en acier inoxydable (inox). Pour garantir une tenue maximale à l'usure et à la corrosion, la pelle de notre vanne à guillotine est systématiquement fabriquée en acier inoxydable (inox).
• Versions spécifiques : Sur demande, nous pouvons fournir ce modèle en version à pelle traversante ou à étanchéité bidirectionnelle.

Note importante de sécurité : En raison de la dynamique d'écoulement et des risques de cavitation sur l'obturateur, nous ne préconisons pas l'utilisation de la vanne à guillotine pour des applications de régulation de débit. Son rôle doit être strictement limité au sectionnement (tout-ou-rien).

L'expertise Gflow : Nos experts vous guident dans le choix de l'élastomère du siège (EPDM, NBR, FKM/Viton, PTFE ou métal-métal) pour assurer une compatibilité chimique et thermique parfaite avec vos boues ou fluides abrasifs.

Gflow étudie votre besoin et vous apporte une réponse technique et commerciale en moins d'une heure. Contactez notre équipe pour un chiffrage express.
