Vanne à Guillotine | Gflow

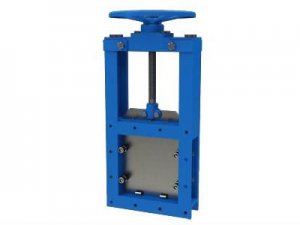

Vanne à Guillotine carrée
  • Caractéristiques :

    Orifice carré, Vanne à guillotine carré à volant

  • Matière : Acier Carbone, Inox
  • Diamètres : DN125 au DN1400
  • Raccordements : Brides DIN
  • Autres appellations : Vanne guillotine à orifice carré, Vanne à couteau, Square knife gate valve

La vanne à guillotine à section carré à volant GFlow est un appareil de robinetterie industrielle avec une fonction de sectionnement. Cette vanne à guillotine section carrée est appropriée pour les solides, mais elle est également recommandée pour les applications de déchargement par gravité de fluides très chargés de solides. Notre vanne à guillotine carré à volant est constituée d’une pelle (tiroir, guillotine) coulissant dans un corps étroit. La pelle de notre vanne guillotine carré , en position de fermeture ou d’ouverture, ressort du corps. Notre vanne guillotine est coupante grâce à un chanfrein d’extrémité. Le polissage des faces  de la pelle de notre vanne guillotine rend plus facile sa pénétration dans le produit. En fin de fermeture, la partie inférieure de la pelle de notre vanne à guillotine est plaquée contre le joint, ce qui assure l’étanchéité de la vanne guillotine au passage du fluide. Notre vanne guillotine carré peut être à pelle traversante et bi directionnelle. Les matières possibles de la vanne guillotine sont : l'acier et l'inox.

La vanne à guillotine section carré GFLOW est aussi appelée vanne à pelle, square knife gate valve, vanne à couteau.

Intéressé par ce produit ? Contactez-nous
Désignation
Référence
Matière
PN
Diamètres
Plan PDF

Vanne à guillotine carrée Acier commande par volant

Référence0164
Matière

ACIER

PN
DiamètresDN125 au DN1400

Vanne à guillotine carrée Inox commande par volant

Référence0165
Matière

INOX

PN
DiamètresDN125 au DN1400
