  • Caractéristiques :

    Thermodynamique, Purgeur vapeur thermodynamique

  • Matière : Acier Carbone
  • Diamètres : DN15 au DN25
  • Raccordements : Taraudé : BSP - Brides DIN
  • Autres appellations : Purgeur vpeur thermodynamique, Thermodynamic steam traps

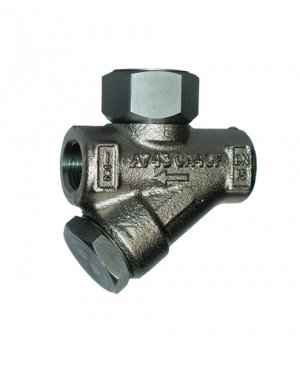

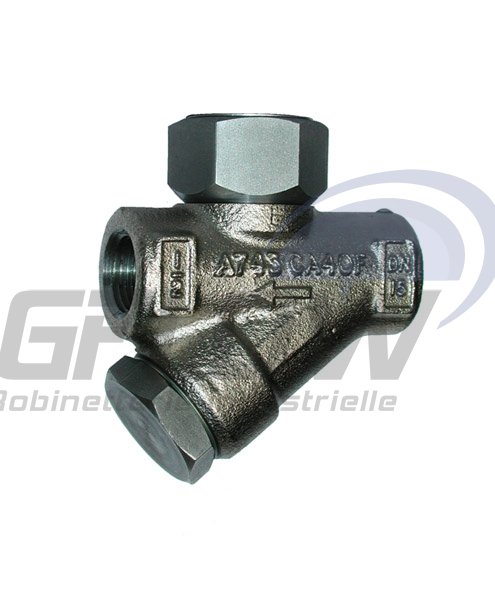

Le purgeur vapeur thermodynamique Gflow est un organe de robinetterie industrielle. Notre purgeur vapeur thermodynamique comporte un corps, un chapeau, un disque libre et deux sièges annulaires. En exerçant une pression dans l'orifice d'entrée l'air et l'eau soulèvent le disque de notre purgeur vapeur thermodynamique et s'échappent librement par l'orifice de sortie. Dés que la vapeur succède, par sa grande vitesse d'écoulement, elle crée une dépression sous la face inférieure du disque de notre purgeur vapeur thermodynamique et venant frapper la périphérie du corps, élève la pression dans la chambre supérieure. La pression dans la chambre qui s'exerce sur toute la face supérieure du disque détermine une force qui excède l'action de la pression à l'entrée et de la contre-pression dans l'espace annulaire sous le disque. Lorsque la pression dans la chambre de notre purgeur vapeur thermodynamique décroit par la condensation, la poussée à l'orifice d'entrée soulève à nouveau le disque et le cycle recommence.
Le purgeur vapeur thermodynamique Gflow est aussi appelé thermodynamic steam traps

Désignation Référence Matière PN Diamètres Plan PDF

Purgeur vapeur thermodynamique - F/F BSP

0846

ACIER

40 DN15 au DN25 Voir le PDF

Purgeur vapeur thermodynamique - Brides

0847

ACIER

40 DN15 au DN25 Voir le PDF
