  • Caractéristiques :

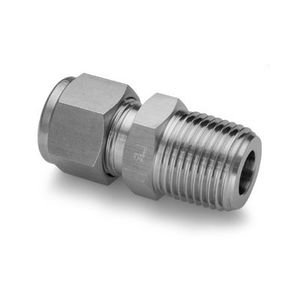

    Raccord double bague,

  • Matière : Laiton, Inox
  • Diamètres : DN1/16 au DN25
  • Raccordements : Taraudé : NPT
  • Autres appellations : Raccord double bague, Raccord à compression, Compression tube fittings, let lok, , ,

L'ensemble des raccords double bague Ham-let est une gamme de très haute qualité pour le raccordement des tubes de  différentes matières soumis à de fortes pressions. Le raccord double bague Ham-let a subi une test d’endurance à une très forte pression, au choc, la vibration, au vide et enfin à la température. Le raccord double bague Ham-let se compose de 4 parties : le corps, la bague avant, la bague arrière et enfin l'ecrou.
Le montage d'un raccord double bague Ham-let  se fait simplement en introduisant le tube dans le raccord jusqu’à sa butée contre l’épaulement du corps du raccord double bague ensuite les deux bagues avancent entre l’écrou et le corps du raccord par la force mécanique créée en tournant l’écrou dans le sens des aiguilles d’une montre. La bague arrière vient s’appuyer contre le dos conique de la bague avant  laquelle est guidée par force dans l’embouchure conique du corps.
La gamme de raccords double bague Ham-let se compose de : raccord droit, coude, té et enfin croix double bague.
Le raccord double bague Ham-let à réussi le test à l'hélium TUV
Le raccord double bague Ham-let est utilisé en instrumentation, l'analyse et aussi dans les laboratoires
Les matières possibles du raccord double bague Ham let sont : laiton, inox 316, alloy 400, alloy C-276.
Rappel des différents noms du raccord double bague : Raccord compression, compression tube fittings, raccord let lok
