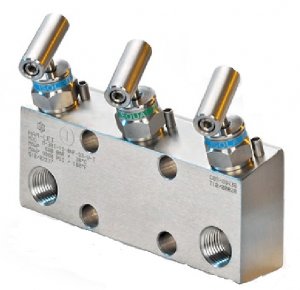

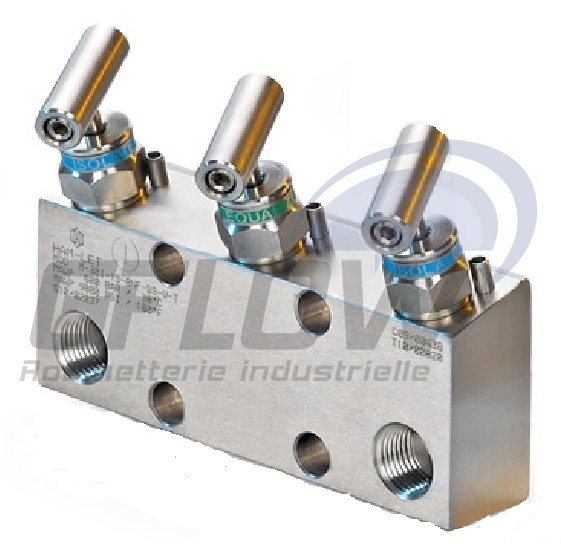

Blocs Manifold Ham-let

• Caractéristiques : Bloc manifold, Montage direct, Montage à distance,
• Matière : Inox
• Diamètres : DN8 au DN15
• Raccordements : Taraudé : NPT
• Autres appellations : Manifold disribution, Distributeur,

Les blocs manifold Ham-let sont des composants d'instrumentation de haute précision, conçus pour servir d'interface fiable entre les conduites de procédé et les transmetteurs de pression ou de débit. Ils constituent le lien essentiel pour vos boucles d’analyse, d’échantillonnage et de mesure.

Fonctionnalités et Conception Compacte

Présentés sous forme de blocs monoblocs compacts, les manifolds Ham-let optimisent l'espace tout en assurant des fonctions critiques de sécurité et de maintenance :

• Isolement : Déconnexion sécurisée des instruments sans interrompre le procédé.
• Purge (Vent) : Évacuation des fluides ou gaz résiduels pour une maintenance propre.
• Calibration : Utilisation de la pression différentielle pour étalonner les transmetteurs en place.

Types de Montage et Flexibilité

Pour s'adapter à la configuration de vos sites, deux types de montage sont disponibles :

• Montage direct : Connexion par bride directement sur le transmetteur pour une compacité maximale.
• Montage à distance : Utilisation de tubes équipés de raccords à brides Ham-let (côté transmetteur) et de raccords double bague filetés (côté manifold).

Spécifications Techniques Standard

La gamme de manifolds Ham-let est conçue pour répondre aux standards de l'industrie pétrolière et gazière :

• Configurations : Blocs disponibles en 2, 3, 4 et 5 voies.
• Connexion au procédé : 1/2" NPT femelle.
• Orifice(s) de purge : 1/4" NPT femelle.
• Montage direct : Entraxe de 54 mm conforme aux standards internationaux.

Complétez vos montages avec notre gamme complète de raccords double bague Ham-let pour garantir une étanchéité totale et une fiabilité à long terme de vos lignes de mesure.

L'expertise Gflow : Nos spécialistes vous conseillent sur le choix du manifold (2, 3, 4 ou 5 voies) et le type de montage adapté à votre transmetteur. Gflow étudie votre besoin et vous apporte une réponse technique et commerciale en moins d'une heure.
