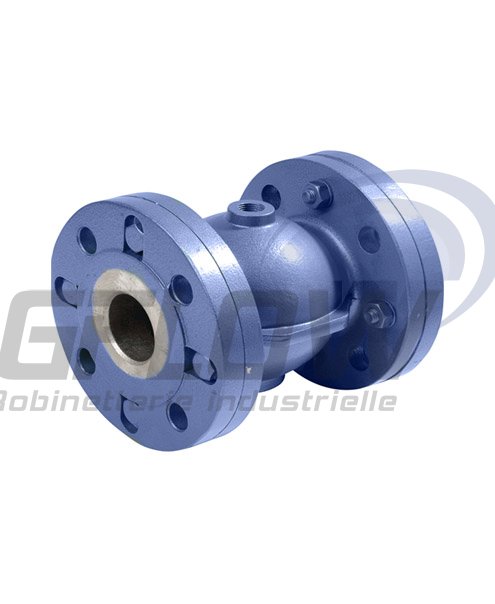

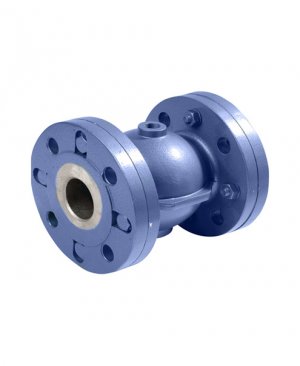

Vanne à Manchon Pneumatique

• Caractéristiques : Pneumatique, Vanne à manchon pneumatique
• Matière : Aluminium, PVC, Fonte, Inox
• Diamètres : DN10 au DN250
• Raccordements : Taraudé : BSP - Brides DIN
• Autres appellations : Vanne à pince, Air operated Pinch valve, Vanne à manchon

Vanne à Manchon Pneumatique : Sectionnement et Régulation des Fluides Abrasifs

La vanne à manchon pneumatique Gflow (également appelée vanne à pince, air operated pinch valve ou robinet à manchon) est un appareil de robinetterie industrielle innovant assurant à la fois des fonctions de sectionnement (tout-ou-rien) et de régulation. Grâce à sa conception sans obstacle, elle s'impose comme la solution la plus efficace et économique pour le transport de poudres, de granulés, de boues ou de fluides hautement abrasifs et corrosifs.

Un Fonctionnement Intelligent sans Actionneur Externe

Le principe de fonctionnement de la vanne à manchon pneumatique repose sur une mécanique d'une grande simplicité qui élimine les composants mobiles complexes :

• Le corps comme actionneur : L'injection d'air comprimé (ou d'un fluide hydraulique) directement à l'intérieur du corps de la vanne vient écraser le manchon souple pour provoquer l'obturation. Le corps de la vanne fait ainsi lui-même office d'actionneur, évitant l'ajout d'un vérin pneumatique encombrant.
• Passage intégral type tuyau : En position d’ouverture complète, le manchon reprend sa forme initiale. La vanne se comporte alors comme une portion de tuyau classique : le passage est 100% intégral, sans aucune perte de charge ni zone de rétention.
• Zéro obstruction : L'absence de cavités, de sièges métalliques ou de garnitures évite l'accumulation de débris ou de sédiments susceptibles d'entraver le fonctionnement de la vanne.

Une Flexibilité Totale des Matériaux

Afin de résister à l'abrasion et de garantir une parfaite compatibilité chimique avec vos process, la vanne Gflow est entièrement configurable :

• Matériaux du corps : Disponible en versions légères ou ultra-résistantes en aluminium, acier inoxydable (inox) ou en plastiques techniques tels que le POM et le PVC.
• Gamme de manchons élastomères : Pièce d'usure centrale de la vanne, le manchon souple est proposé en EPDM, Nitrile (NBR), Viton (FKM), Silicone ou Caoutchouc Naturel. Sa grande souplesse lui permet d'épouser et d'assurer une étanchéité parfaite même autour de particules solides emprisonnées.
• Raccordements : Connexion facile sur vos lignes par filetage taraudé ou par brides normalisées PN10.

Les Avantages de la Vanne à Manchon Gflow

• Économique et durable : Un coût d'acquisition très compétitif et un coût de fonctionnement minimal.
• Maintenance simplifiée au maximum : Le manchon souple est la seule pièce en contact avec le fluide et la seule pièce d'usure à remplacer, opération qui s'effectue rapidement et sans outillage spécifique.
• Grande polyvalence : Utilisable sur la quasi-totalité des réseaux de transfert de solides ou de fluides chargés.

Au-delà de la commande pneumatique directe, la famille des vannes à manchon Gflow se décline également avec d'autres modes d'actionnement : commande manuelle à volant, commande mécanique pneumatique (par pincement mécanique) ou commande électrique.

L'expertise Gflow : Nos techniciens qualifiés analysent la pression différentielle de votre réseau pour dimensionner précisément la pression de pilotage d'air nécessaire à une étanchéité optimale sans usure prématurée du manchon.

Gflow étudie votre besoin et vous apporte une réponse technique et commerciale en moins d'une heure. Contactez nos experts pour un chiffrage express.
