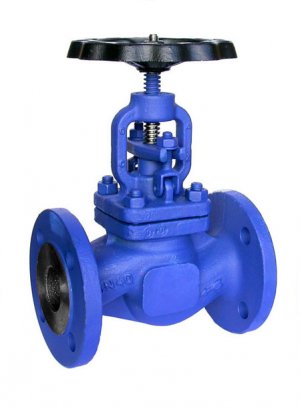

Robinet à soupape à brides DIN

• Caractéristiques : Moulé DIN, Robinet à soupape DIN,
• Matière : Fonte, Acier Carbone, Inox
• Diamètres : DN15 au DN250
• Raccordements : Brides DIN
• Autres appellations : Robinet à soupape, Robinet de réglage

Robinet à Soupape Moulé DIN : Régulation de Débit Haute Précision

Le robinet à soupape à brides DIN Gflow est un appareil de robinetterie industrielle conçu spécifiquement pour réguler, limiter ou isoler les débits au sein de vos installations. Sa conception robuste, conforme aux normes dimensionnelles européennes (DIN), en fait une solution de premier choix pour le contrôle fin des fluides industriels sous pression.

Principe de Fonctionnement et Avantages Physiques

L'étanchéité et la modulation du débit sont assurées par un disque (ou soupape) qui descend axialement sur le siège du robinet. Lors de la manœuvre par le volant, le disque se déplace contre le sens d'écoulement du fluide, offrant un contrôle extrêmement progressif :

• Régulation optimale : Sa configuration interne est spécialement étudiée pour l'étranglement et la régulation précise du débit, surpassant les performances des vannes à tournant sphérique.
• Résistance au flux : Le passage du fluide à travers le corps du robinet à soupape impose des changements de direction. Cela génère une perte de charge (perte de pression) plus élevée, mais permet une maîtrise parfaite de la vitesse et de la pression du fluide.

Modularité, Matériaux et Raccordements

Pour s'intégrer parfaitement à la configuration de vos tuyauteries et aux contraintes de vos fluides process, le robinet à soupape DIN se décline en de nombreuses versions :

• Formes de corps : Disponible en version droite (passage direct) ou d'équerre (changement de direction à 90°) pour optimiser l'espace.
• Matériaux du corps : Construction de haute qualité disponible en fonte, acier ou inox.
• Type d'étanchéité de la tige : Modèle standard avec étanchéité par presse-étoupe ou version à soufflet (bellows globe valve) pour les applications critiques exigeant une étanchéité totale vers l'extérieur (fluides dangereux, vapeurs, fluides caloporteurs).
• Raccordement : Connexion normalisée par brides DIN.

Également connu sous les dénominations de vanne à soupape, globe valve, robinet de réglage ou bellows globe valve, cet équipement est un incontournable des réseaux de fluides thermiques et de process.

L'expertise Gflow : Nos experts calculent la perte de charge admissible et la résistance au débit pour vous orienter vers le diamètre et la matière adaptés à vos pressions de service.

Gflow étudie votre besoin et vous apporte une réponse technique et commerciale en moins d'une heure. Contactez nos techniciens pour un chiffrage rapide.
