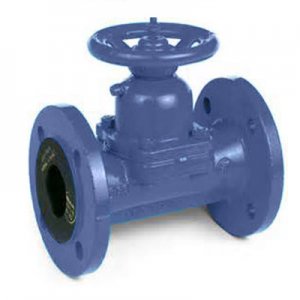

Vanne à Membrane à Passage Droit

• Caractéristiques : Passage droit, Vanne à membrane passage droit, Vanne à membrane
• Matière : Fonte, Acier Carbone, Inox
• Diamètres : DN15 au DN300
• Raccordements : Brides : DIN, ANSI - Taraudé : BSP
• Autres appellations : Diaphragm valve, Vanne à membrane

Vanne à Membrane à Passage Droit : Sectionnement et Réglage des Fluides Abrasifs

La vanne à membrane à passage droit Gflow (ou diaphragm valve) est un organe de robinetterie industrielle conçu pour assurer à la fois des fonctions de sectionnement (tout-ou-rien) et de réglage de débit. Grâce à sa conception unique, elle est particulièrement recommandée pour véhiculer des fluides chargés, visqueux, hautement abrasifs ou érosifs.

Conception Technique : Passage Droit vs Passage Courbe

Il est important de distinguer la vanne à membrane à passage droit du robinet à membrane à passage courbe (type "Weir") :

• Écoulement fluide : Le passage droit offre une trajectoire rectiligne au fluide, ce qui limite considérablement les pertes de charge et évite l'accumulation ou la sédimentation de matières au fond du corps.
• Spécificité de la membrane : Sur le modèle à passage droit, la membrane est plus courte car l'étanchéité, en position fermée, s'effectue directement sur le fond de la vanne. En raison de cette cinématique et des frictions mécaniques associées, la membrane s'use généralement plus rapidement et nécessite un suivi de maintenance plus régulier.

Matériaux, Revêtements et Compatibilité Chimique

Pour s'adapter à l'agressivité chimique de vos fluides et aux contraintes thermiques de vos process, la vanne Gflow propose une large palette de configurations :

• Matériaux du corps : Construction robuste en fonte, acier ou inox. Pour les applications hautement corrosives, le corps peut être équipé de revêtements intérieurs spécifiques (HALAR, ébonite, néoprène, etc.).
• Matériaux des membranes : Les membranes interchangeables sont disponibles en PTFE, Buna, Viton (FKM) ou Caoutchouc Naturel (para).
• Raccordements disponibles : Connexion par filetage taraudé ou par brides normalisées DIN et ANSI.

Également connue sous le nom de vanne à membrane à passage direct, cet équipement est la solution de référence pour les industries minières, de traitement des eaux chargées, de la chimie et de la papeterie.

L'expertise Gflow : Nos ingénieurs vous guident pour sélectionner le couple matériau du corps / élastomère de la membrane le plus adapté aux contraintes de température, de pression et d'abrasion de votre process.

Gflow étudie votre besoin et vous apporte une réponse technique et commerciale en moins d'une heure. Contactez nos spécialistes pour votre chiffrage.
