Robinet sphère arbrée

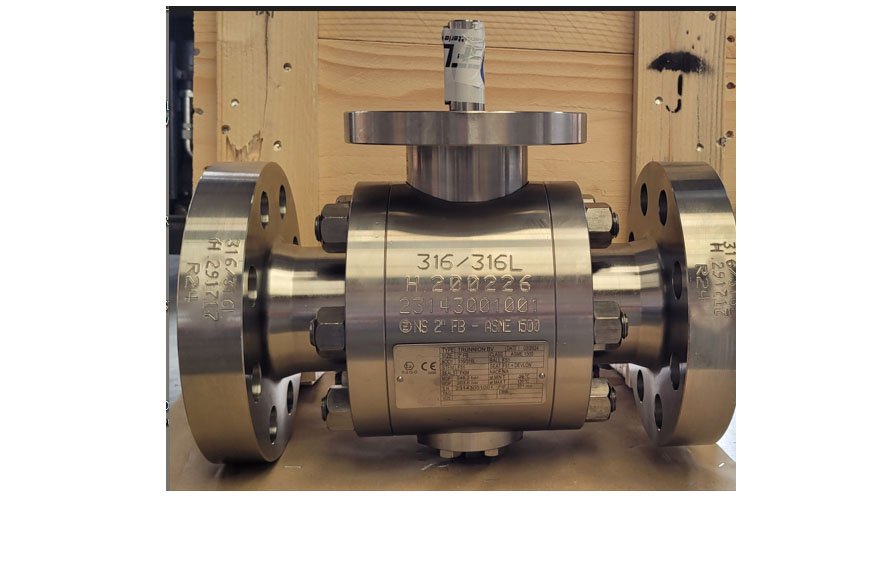

Livraison en 4 semaines d'un robinet tournant sphérique sphère arbrée DN50 brides 1500LBS RTJ
La construction de ce trunnion est avec un corps en inox 316 et la sphère en F51.
Les sièges pour cette vanne sphère arbrée sont en Devlon avec un joint d'axe en FKM
Qu'est-ce qu'un robinet à tournant sphérique sphère arbrée ?
Les vannes à sphère arbrée sont des vannes quart de tour utilisées pour arrêter l'écoulement du fluide dans les canalisations.
Ces vannes comportent un disque rond ou sphérique au centre qui tourne pour démarrer ou arrêter le débit.
Ce disque s'appelle une boule et comporte un centre creux. Les robinets à tournant sphérique sont extrêmement polyvalents
et sont couramment utilisés dans les applications industrielles où une fermeture étanche est requise.
Les vannes à bille arbrée disposent d'un support supplémentaire pour la bille. Ce support a la forme d'un axe en dessous de la sphère.
Cette axe supplémentaire absorbe toute pression supplémentaire du débit, réduisant ainsi la contrainte sur la bille et les sièges de la vanne.
Les robinets arbrés son utilisées dans les applications à haute pression et à grande échelle où un faible couple de fonctionnement est requis.
Comment fonctionne un robinet à tournant sphérique ?
Les vannes à bille à tourillon sont des vannes quart de tour. Cela signifie que vous devez tourner l'actionneur à un angle de 90 degrés pour ouvrir ou fermer la vanne.
Une fois l'actionneur tourné, la bille tourne de sorte que l'alésage soit face au pipeline et que le fluide puisse s'écouler librement.
Un autre tour de poignée déplace la bille de sorte que l'alésage soit orienté à l'opposé du pipeline, arrêtant l'écoulement.
Dans une conception sphère arbrée, la bille est insérée dans un arbre inférieur central appelé axe. La boule est fixée entre la tige et l 'axe inférieur, ce qui fait que la boule
ne flotte pas mais est fixe et centrée. La pression en ligne presse les sièges contre la bille, provoquant une étanchéité. Cela signifie que pendant le fonctionnement, la bille
ne doit pas être tournée contre la pression en ligne (∆p) et les sièges de soupape, mais uniquement contre la pression des sièges.
Types de robinets à tournant sphérique
Basé sur la structure du corps
Le corps de vanne d'un robinet à tournant sphérique peut comporter une ou plusieurs pièces assemblées par des joints soudés. Il existe deux types de robinets à tournant sphérique
en fonction de leur nombre de pièces.
Robinet à bille à tourillon en deux pièces
Cette vanne comporte deux pièces de boîtier reliées entre elles par des raccords filetés. Il est facile d'ouvrir une pièce du boîtier pour accéder à la vanne pour le nettoyer ou la réparer.
Cependant, la vanne doit être dégagée de la canalisation avant de pouvoir retirer le boîtier.
