Registre papillon

Registre papillon

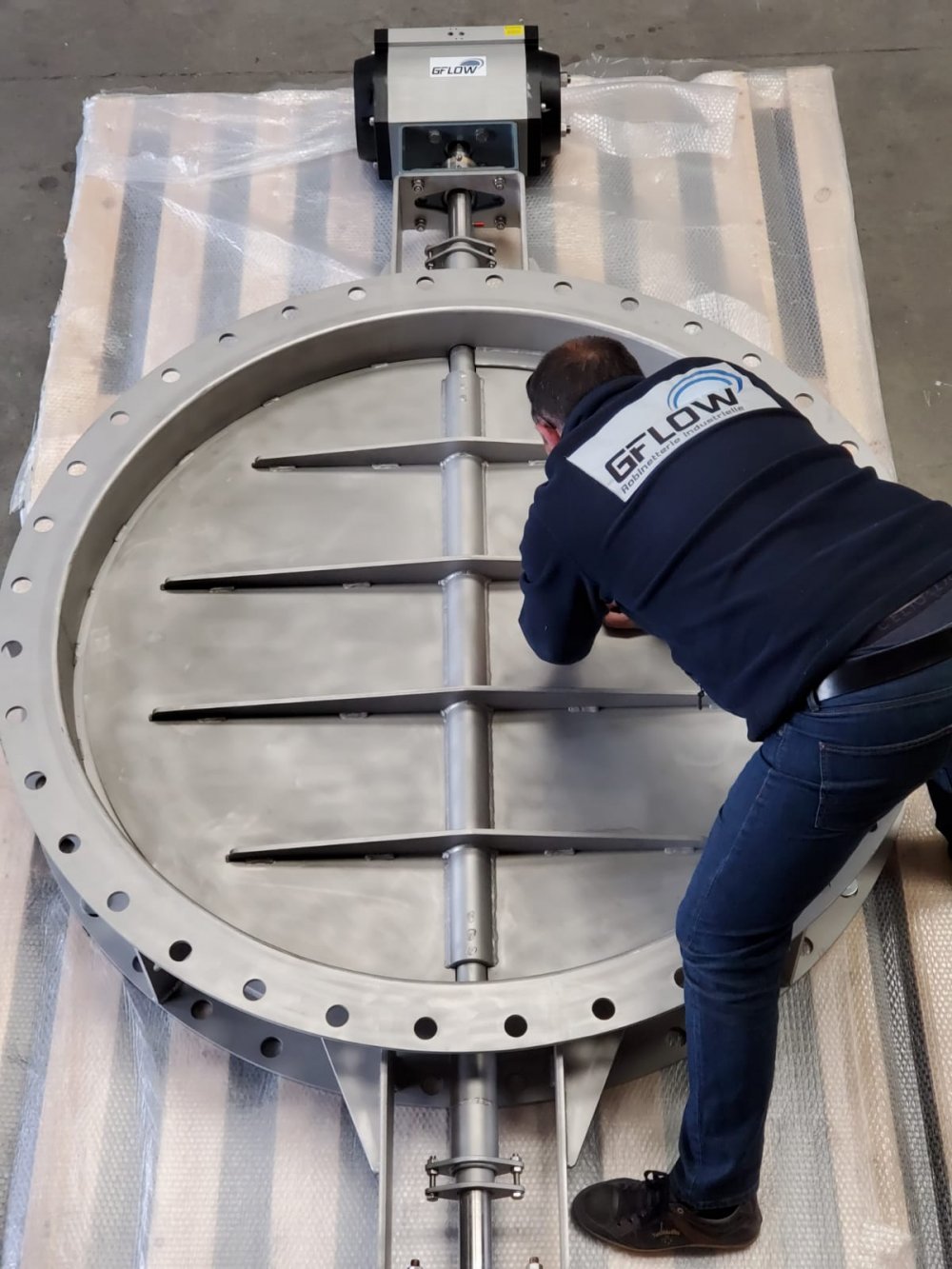

Avec un délai très court nous venons de finir une vanne papillon type Registre en DN1400

Cette vanne papillon registre est appropriée pour travailler sur un réseau d'air ou de gaz.
Ce registre s'utilise pour contrôler le passage d'un gaz dans les conduites
Une étanchéité entre 97 et 99% est possible
Utilisation de notre  dans : stations de cogénértion, centrales thermises, centrales électriques, usines chimiques, secteur énergétique..........

Diamètres possible du DN400 à DN3000.
Pression maxi de travail 0.5 Kg/cm2.
Raccodement soit wafer ou par brides.



Vanne papillon registre multilames ronde, à ventelles, et avec une conception bidirectionnelle.- Conçue pour le transport pneumatique d'air ou de gaz à différentes températures.- Possibilité de fabrication type "WAFER" ou avec des brides percées.- Étanchéités disponibles comprises entre 97% et 99%.- Possibilité d'utiliser un système de scellage par air pour augmenter l'étanchéité jusqu'à 100%.- De multiples matériaux de bourrage disponibles.- Distance entre les faces conformément au standard de CMO. Autres distances sur commande.Applications générales : - Ces vannes papillon registre multilames sont appropriées pour travailler avec une large gamme d'air et de gaz. Elles sont spécialement indiquées pour contrôler le passage de gaz dans les conduites.Elles sont principalement utilisées dans : - Stations de cogénération - Centrales thermiques - Centrales électriques - Usines chimiques - Secteur énergétique- ... Tailles : - De DN 400 à DN 3000 (autres dimensions sur commande).Pour connaître les dimensions générales d’une vanne papillon registre multilames ronde concrète, consultez CMO.(ΔP) de travail : -La pression de travail maximale standard est de 0,5 kg/cm2, pour des pressions supérieures, consultez C.M.O.Brides d'union :- Pour serrer ces vannes à la conduite, il existe deux options :Raccordement entre brides : La vanne est fabriquée avec une conception de type "WAFER".Vissage des brides : La vanne est fabriquée avec des brides percées.- Dans les deux cas, les connexions de brides et la distance entre les faces suivent le standard de C.M.O., mais il est également possible de les construire selon les besoins du client, sur commande. Étanchéité :- Le pourcentage d'étanchéité standard pour ces vannes de C.M.O.varie entre 97% et 99%. Mais il est également possible d'obtenir une étanchéité de 100% (sur commande) avec des systèmes scellés par injection d'air.Vanne papillon registre multilames ronde BIDIRECTIONNELLEfig. 1




Vanne papillon registre multilames ronde, à ventelles, et avec une conception bidirectionnelle.- Conçue pour le transport pneumatique d'air ou de gaz à différentes températures.- Possibilité de fabrication type "WAFER" ou avec des brides percées.- Étanchéités disponibles comprises entre 97% et 99%.- Possibilité d'utiliser un système de scellage par air pour augmenter l'étanchéité jusqu'à 100%.- De multiples matériaux de bourrage disponibles.- Distance entre les faces conformément au standard de CMO. Autres distances sur commande.Applications générales : - Ces vannes papillon registre multilames sont appropriées pour travailler avec une large gamme d'air et de gaz. Elles sont spécialement indiquées pour contrôler le passage de gaz dans les conduites.Elles sont principalement utilisées dans : - Stations de cogénération - Centrales thermiques - Centrales électriques - Usines chimiques - Secteur énergétique- ... Tailles : - De DN 400 à DN 3000 (autres dimensions sur commande).Pour connaître les dimensions générales d’une vanne papillon registre multilames ronde concrète, consultez CMO.(ΔP) de travail : -La pression de travail maximale standard est de 0,5 kg/cm2, pour des pressions supérieures, consultez C.M.O.Brides d'union :- Pour serrer ces vannes à la conduite, il existe deux options :Raccordement entre brides : La vanne est fabriquée avec une conception de type "WAFER".Vissage des brides : La vanne est fabriquée avec des brides percées.- Dans les deux cas, les connexions de brides et la distance entre les faces suivent le standard de C.M.O., mais il est également possible de les construire selon les besoins du client, sur commande. Étanchéité :- Le pourcentage d'étanchéité standard pour ces vannes de C.M.O.varie entre 97% et 99%. Mais il est également possible d'obtenir une étanchéité de 100% (sur commande) avec des systèmes scellés par injection d'air.Vanne papillon registre multilames ronde BIDIRECTIONNELLEfig. 1






Vanne papillon registre multilames ronde, à ventelles, et avec une conception bidirectionnelle.- Conçue pour le transport pneumatique d'air ou de gaz à différentes températures.- Possibilité de fabrication type "WAFER" ou avec des brides percées.- Étanchéités disponibles comprises entre 97% et 99%.- Possibilité d'utiliser un système de scellage par air pour augmenter l'étanchéité jusqu'à 100%.- De multiples matériaux de bourrage disponibles.- Distance entre les faces conformément au standard de CMO. Autres distances sur commande.Applications générales : - Ces vannes papillon registre multilames sont appropriées pour travailler avec une large gamme d'air et de gaz. Elles sont spécialement indiquées pour contrôler le passage de gaz dans les conduites.Elles sont principalement utilisées dans : - Stations de cogénération - Centrales thermiques - Centrales électriques - Usines chimiques - Secteur énergétique- ... Tailles : - De DN 400 à DN 3000 (autres dimensions sur commande).Pour connaître les dimensions générales d’une vanne papillon registre multilames ronde concrète, consultez CMO.(ΔP) de travail : -La pression de travail maximale standard est de 0,5 kg/cm2, pour des pressions supérieures, consultez C.M.O.Brides d'union :- Pour serrer ces vannes à la conduite, il existe deux options :Raccordement entre brides : La vanne est fabriquée avec une conception de type "WAFER".Vissage des brides : La vanne est fabriquée avec des brides percées.- Dans les deux cas, les connexions de brides et la distance entre les faces suivent le standard de C.M.O., mais il est également possible de les construire selon les besoins du client, sur commande. Étanchéité :- Le pourcentage d'étanchéité standard pour ces vannes de C.M.O.varie entre 97% et 99%. Mais il est également possible d'obtenir une étanchéité de 100% (sur commande) avec des systèmes scellés par injection d'air.Vanne papillon registre multilames ronde BIDIRECTIONNELLEfig. 1
