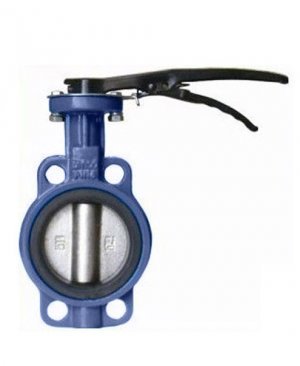

Montage de notre vanne papillon

Montage de notre vanne papillon

Pour le bon montage de notre vanne papillon il faut impérativement repecter ces règles :

  • Toujours vérifier que le diamètre de la vanne correspond à celui de la tuyauterie et aussi que la tuyauterie soit parfaitement propre.
  • Vérifier aussi la présence d'un encombrement suffisant pour glisser la vanne papillon entres les deux brides, attention la vanne n'est pas là pour absorber des écarts trop importants.
  • Insérer la vanne papillon entre ouverte entre les brides de la tuyauterie sans le dépasssement du papillon de la vanne.
  • Mettre en place la boulonnerie pour maintenir la vanne en place et ouvrir cette fois complètement celle-ci pour le serrage des écrous. Très important de respecter un serrage en croix.
  • Une fois le serrage terminé, faire une manoeuvre compléte de la vanne afin de vérifier la prensence d'un possible point dur.
  • Ne pas monter les robinets à papillon avec des collets inox emboutis et brides tournantes sans stries.
  • Nous vous recommandons de réaliser une fermeture et ouverture de la vanne papillon une à deux fois par an.
  • Enfin et pour terminer toujours laisser la vanne ouverte pendant la période de rinçage de la tuyauterie et ensuite pour les épreuves ne jamais dépasser les caractéristiques du robinet conformément
  • à la norme EN 12266-1
