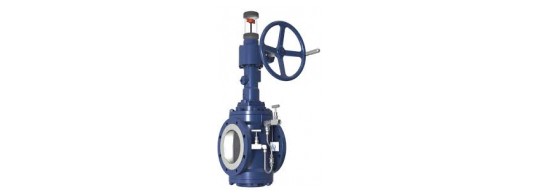

Vanne double block & bleed expanding plug valve

Vanne double block & bleed expanding plug valve

Les vannes à double expansion (DBB) sont dédiées aux installations de surface pour le transfert de produits, le stockage sur les terminaux pétroliers.
Elles confèrent une isolation parfaite zéro fuite avec la possibilité de le contrôler et le mesurer, voir même automatiser complètement une opération de mouvement de produit.Elles sont produites suivant des codes de constructions et norme/directive européenne API 599-API 6D-ASME B 16.34-API 600-API RP 6FA-API 598-ISO 15848-PED 97/23.

Caractéristiques des vannes à double expansion
Un aspect important d'une vanne est le mécanisme d'étanchéité. Presque toutes les vannes, comme la boule standard, la gate valve et le papillonLes soupapes ont leur mécanisme d'étanchéité basé sur la force de cisaillement, le frottement et la déchirure.
L'étanchéité de la vanne double expansion GFLOW :
Le mécanisme repose uniquement sur un mouvement radial. Le scellement n'est pas susceptible de cisailler, de frotter ou de se déchirer. Cesignifie pas d'abrasion sur le joint et par rapport à d'autres types de vannes, entraîne une longue durée de vie exceptionnelle.

Les vannes GFLOW ont une double fonction de blocage et de purge en amont et en aval. Normalement, cela ne peut être que obtenue en utilisant deux (2) vannes et une pièce de bobine avec une vanne de vidange. L'utilisation d'un double bloc et Bleed Valve assurera le coût, l’espace et l’entretien sur une longue période.

Maintenance et service en ligne
Comme la vanne GFLOW est conçue pour une maintenance facile et économique, les garnitures de tige peuvent être ajustées pendant que la vanne est en service. Toutes les vannes sont exécutées avec un siège arrière. L’entrée inférieure et supérieure est possible pendant que lela valve est en ligne. Aucun outil spécial n'est requis. Le mécanisme de fonctionnement autobloquant sur toutes les vannes à double expansion GFLOW prévoit que l'élément de fermeture (bouchon)ne peut pas tourner en raison des forces de la ligne. Par conséquent, il n'y a pas de danger de claquement de ligne, de choc ou de blessure du personnel.

Les vannes double block en bleed GFLOW ont été testées en sécurité incendie par des laboratoires indépendants et ont passé le test avec succès.BS 6755 partie 2 et API 6FA avec succès. Lloyds a testé ces tests sur plusieurs vannes.

Avantages de la conception GFLOW

► Ouverture et fermeture sans friction, augmentant la durée de vie de la vanne.
► Des matériaux résistants à la corrosion et à l'usure sont utilisés sur les éléments de fermeture.
► Accès inférieur et supérieur pour l'inspection et la maintenance en ligne.
► Garniture réglable de la tige lorsque la vanne est en service.
► Toutes les vannes sont exécutées avec une banquette arrière, ce qui permet de renouveler l’emballage de la tige sous pression.
► Joint non lubrifié.
► Étanchéité indépendante de la pression.
► Pas de came de couplage dans la construction de la tige.
► Topworks selon ISO 5210

Exécutions de valve facultatives
► Les vannes GFLOW peuvent être fournies dans une variété de matériaux et sont également disponibles selon DIN.
► Pour les contrôleurs à distance, des actionneurs électriques, pneumatiques et hydrauliques peuvent être installés.
Applications à double bloc et à purge
Les vannes à expansion double bloc et purge sont souvent utilisées dans les applications suivantes:
► Systèmes de dosage fiscal pour le gaz et le pétrole
► Services de chargement de navires et de camions
► Stockage en cuve
► Services de pipeline de transport
► Services d'hydrocarbures propres
► Services de carburant d'aviation
► Services MTBE

• Les vannes peuvent être fournies dans une variété de matériaux et sont également disponible selon les normes DIN
• Les vannes peuvent être fournies avec une variété de matériaux d'étanchéité, y compris Viton A, FFKM ou même PTFE
• Extensions de tiges et colonne de gaz pour le service cryogénique
• Les vannes peuvent être ajustées pour un service anterré
• Les vannes peuvent être fournies avec volant, réducteur manuel, servomoteur électrique , actionneur pneumatique, actionneur hydraulique ou tout autre manœuvre.
