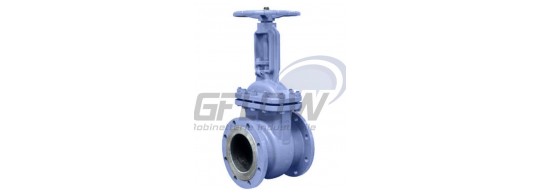

La vanne à opercule, c'est quoi ?

Définition de la vanne à opercule : la vanne à opercule ou vanne à passage direct est conçue pour une utilisation complétement ouverte ou entièrement fermée. La vanne à opercule ou vanne à passage direct est installée sur des tuyauteries afin de faire un isolement et ne peut pas être utilisée pour faire du réglage. Le fonctionnement d'une vanne à opercule se fait en tournant dans le sens des aiguilles d'une montre pour fermer ou dans le sens inverse des aiguilles d'une montre pour ouvrir. Lors du fonctionnement la tige de l’opercule se déplace vers le haut pour l’ouverture ou vers le bas pour la fermeture. La vanne à passage direct est aussi appelée vanne à opercule, gate valve, vanne à volant, wedge gate valve, vanne à bride passage direct, vanne à coin flexible, vanne passage intégral.

Découvrez les vannes à opercuile GFlow >

Utilisation de la vanne à opercule

La vanne à opercule ou vanne à passage direct est souvent utilisée lorsqu'une perte de charge et un passage intégral sont nécessaires. Lorsque la vanne opercule est complètement ouverte, celle-ci a un passage total sans obstruction dans la ligne d'écoulement, ce qui entraîne une très faible perte de charge. La conception singulièré de la vanne à opercule permet aussi d'utiliser un racleur de nettoyage de tuyau. Une vanne à opercule est une vanne multi-tours qui signifie que le fonctionnement de la vanne se fait au moyen d'une tige filetée. Comme la vanne passage direct est une vanne multi tours nous devons tourner plusieurs fois le volant pour passer de la position ouverte à la position fermée, cette manœuvre lente empêche également les coups de béliers.

La vanne à opercule ou vanne à passage direct peut être utilisée  pour un grand nombre de fluides comme l'eau potable, les eaux usées et les liquides neutres hydrocarbure.

La vanne à passage direct GFLOW s'adapte aux besoins spécifiques des professionnels :

  • La vanne à opercule peut être divisée en deux types principaux : opercule sièges parallèles et opercule en forme de coin.
  • La vanne à opercule à siège libre dilatation utilise deux opercules droits qui peuvent se dilater suivant les conditions de services.
  • La vanne à opercule ou vanne à coins utilise deux sièges inclinés et un opercule incliné

L’étanchéité de la vanne opercule est sensible à la propreté du fluide car si celui-ci a des impuretés, l’opercule se fermera mal avec un risque de fuite.

Les avantages de la vanne à opercule

GFlow vous propose aussi la vanne passage direct avec opercule revêtue d’un élastomère. L’avantage de l’opercule avec revêtement est qu’il tolère le passage d’un liquide ou gaz chargé de sable par exemple. Si les impuretés passent lorsque la vanne se ferme, la surface de caoutchouc se refermera autour des impuretés pendant que la vanne est fermée. Le composé de caoutchouc de haute qualité est suffisamment souple pour absorber les impuretés et assez robuste pour ne pas être détérioré par les impuretés lorsque l’opercule est à nouveau ouverte. Cela signifie que la surface en caoutchouc retrouvera sa forme d'origine assurant une étanchéité parfaite.

La tige de la vanne à opercule ou vanne à passage direct est soit sortante ou non sortante. La tige sortante permet de voir à distance si la vanne est fermée ou ouverte.
Toutes les vannes opercules sont équipées d’un graisseur qui permet le graissage de la tige filetée

En option nous pouvons aussi prévoir sur notre vanne opercule un by-pass. Cette option permet de faire un équilibrage de la pression différentielle afin de diminuer le couple de manœuvre de la vanne.

Lorsque l’opercule de la vanne est fermée et que le by-pass est ouvert, un débit continu est autorisé en évitant une stagnation possible

La vanne à opercule par GFlow

Notre vanne à opercule ou vanne à passage direct existe avec les matières suivantes : Laiton , bronze, fonte, acier, inox.

Les raccordements de la vanne à opercule possibles sont : femelle/femelle, à souder, à brides DIN PN10-25-40 ou dans le milieu pétrolier ANSI 150-300 et 600LBS.

Nous avons une vanne opercule avec l'agrément FM.

Si vous souhaitez en savoir plus sur la vanne à opercule, ses caractéristiques, ses utilisations et les différentes références, n'hésitez pas à contacter les experts en robinetterie industrielle GFlow. Les spécialistes GFlow vous renseigneront sur les différentes spécificités de la vanne à opercule et les usages des différents modèles. Les spécialistes en robinetterie industrielle GFlow vous guiderons vers la référence de vanne à opercule la plus adaptée à votre besoin.
