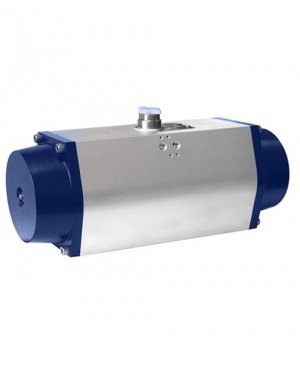

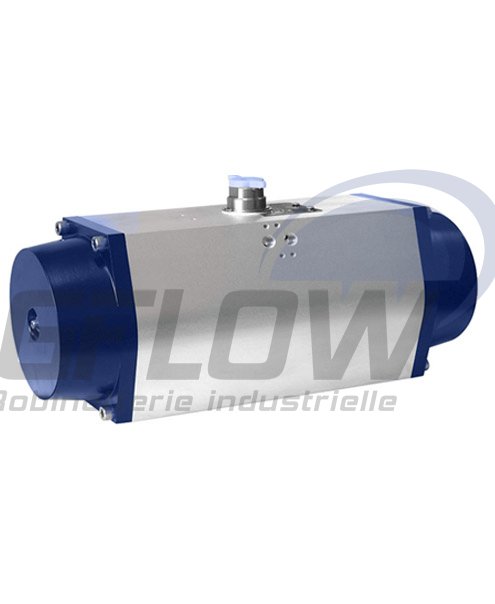

Actionneur Pneumatique Gflow : performance et sécurité pour Vannes Quart de Tour
- Caractéristiques : Simple et Double effet, Actionneur pneumatique simple et double effet
- Matière : Aluminium
- Autres appellations : Vérin pneumatique, Pneumatic actuator
L'actionneur pneumatique Gflow est une solution d'automatisation conçue pour la manœuvre de vannes industrielles quart de tour (vannes à boisseau sphérique, vannes papillon). Ce dispositif convertit l'énergie de l'air comprimé en un couple mécanique performant, permettant un pilotage précis des flux en milieu industriel.
Intéressé par ce produit ? Contactez-nous
Principe de fonctionnement et cinématique
Le vérin pneumatique utilise la pression d'un fluide (généralement de l'air comprimé sec ou lubrifié) pour déplacer un piston interne. Ce mouvement linéaire est transformé en mouvement rotatif via un système de pignon-crémaillère, assurant une transmission de couple constante.
L'appareil est conçu pour fonctionner sous une pression de service allant jusqu'à 12 bars, avec une alimentation standard optimisée à 6 bars. Sa conception en aluminium offre un excellent rapport poids/puissance, facilitant l'installation sur des tuyauteries complexes sans surcharge structurelle.
Deux configurations pour une adaptabilité maximale
- Actionneur Double Effet (DA - Double Acting) : L'air comprimé commande alternativement l'ouverture et la fermeture. Cette configuration offre une grande souplesse opérationnelle et permet un amortissement réglable en fin de course pour éviter les coups de bélier.
- Actionneur Simple Effet (SR - Spring Return) : Équipé de ressorts de rappel de sécurité, cet actionneur assure un retour automatique en position initiale (Normalement Fermé ou Normalement Ouvert) en cas de chute de pression pneumatique. C’est l’équipement privilégié pour les applications nécessitant une sécurité positive.
Caractéristiques techniques et robustesse
- Matériaux : Corps en aluminium avec revêtement de protection contre la corrosion ; indicateur visuel de position 3D haute visibilité en standard.
- Performances : Large gamme de puissance avec un couple maximum atteignant 5000 Nm.
- Sécurité et Environnement : Homologation ATEX pour une utilisation en zones à risque d'explosion. L'absence de composants électriques internes élimine tout risque d'étincelle ou d'échauffement moteur.
- Interface et Standardisation : Conforme aux normes internationales pour le montage d'accessoires (VDI/VDE 3845 - NAMUR) et pour le raccordement sur vanne (ISO 5211).
Accessoires et modularité
Pour une automatisation complète, l'actionneur Gflow peut être équipé de périphériques spécifiques :
- Boîtier de fin de course : Pour un retour d'information à distance sur l'état de la vanne (ouvert/fermé).
- Électro-distributeur (Namur) : Pour le pilotage électrique de l'admission d'air.
- Commande manuelle de secours : Débrayable, permettant la manœuvre en cas de coupure d'énergie.
- Positionneur : Pour une régulation progressive de l'ouverture (0-100%).
Note de maintenance : Pour garantir la longévité des joints d'étanchéité et du mécanisme interne, il est impératif d'utiliser un air comprimé filtré et de vérifier régulièrement l'absence de condensats dans le réseau.
Expertise Gflow : Votre devis en moins d'une heure !
Déterminer le dimensionnement exact d'un actionneur nécessite de connaître le couple de décollage de la vanne et les conditions de service (pression de l'air disponible, fluide transporté).
Contactez nos experts en robinetterie industrielle : Gflow étudie votre cahier des charges et vous transmet une préconisation technique et commerciale en moins d'une heure.
